耐热钢钢压力容器焊接实例

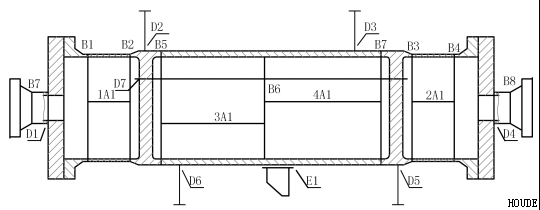

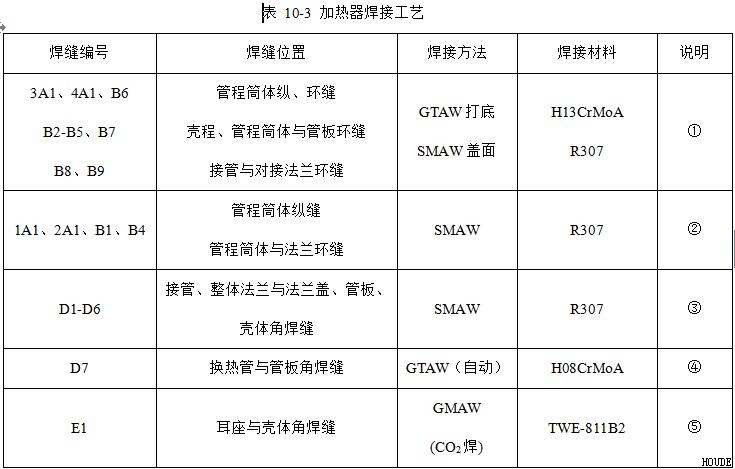

直径为500mm，壳程壁厚为30mm，管程壁厚为16mm的加热器（图10-4），壳体材质为15CrMoR，其主要承压焊缝的焊接工艺见表10-3。

说明：

① 壳程筒体直径较小，焊工无法钻入筒体内焊接，故壳程筒体纵、环缝只能从外侧施焊。同样，由于该设备结构方面的原因，壳程、管程筒体与管板的环缝焊接也只能从外侧进行。至于接管与对接法兰环缝，本设备中接管规格为φ273×12，亦无法从内侧施焊。以上焊缝需要单面焊，但又要保证质量，选用TIG焊打底是保证焊缝质量最有效的方法。对于壳程筒体环缝，也可采用GTAW打底，SMAW再焊两道，然后SAW焊剩余层的方法。

② 尽管管程筒体直径较小，但其长度很短，管程筒体纵缝、管程筒体与法兰环缝具备内侧焊条电弧焊的条件，故采用焊条电弧焊进行双面焊。

③ 接管、整体法兰与法兰盖、管板、壳体的角焊缝设备大合拢焊缝，鉴于此部位焊缝形状和焊接条件，一般选用焊条电弧焊。

④ 换热管-管板焊接是热交换设备的重要焊缝，其焊接方法有焊条电弧焊、手工钨极氩弧焊、全位置自动氩弧焊。焊条电弧焊是最早使用的焊接方法，其特点是效率高，但是质量对比于其他两种方法来说要差很多，现在基本上已被淘汰。但是在某些特殊场合，如丝堵式空冷器，其管子-管板焊接必须通过管板前的丝堵板进行焊接，这时只能用采用焊条电弧焊的方法，用小直径焊条焊接，这对焊工操作技术要求很高，一般在焊前需要对焊工进行专门培训。

目前使用最广泛，质量最好的焊接方法为自动氩弧焊。本设备中换热管-管板焊接采用全位置自动氩弧焊，焊接接头形式为角焊缝（图10-50）。焊丝直径为1mm，填丝焊两道。

图10-5 加热器换热管-管板接头形式

⑤ 耳座与壳体焊接角焊缝属非承压焊缝，采用熔化极气体保护焊(保护气体为纯CO₂)，效率高，焊缝成形好。TWE-811B2为焊材牌号，其焊材型号为E81T1-B2(AWS A5.29)。
