压力平衡式减压稳压阀工作原理

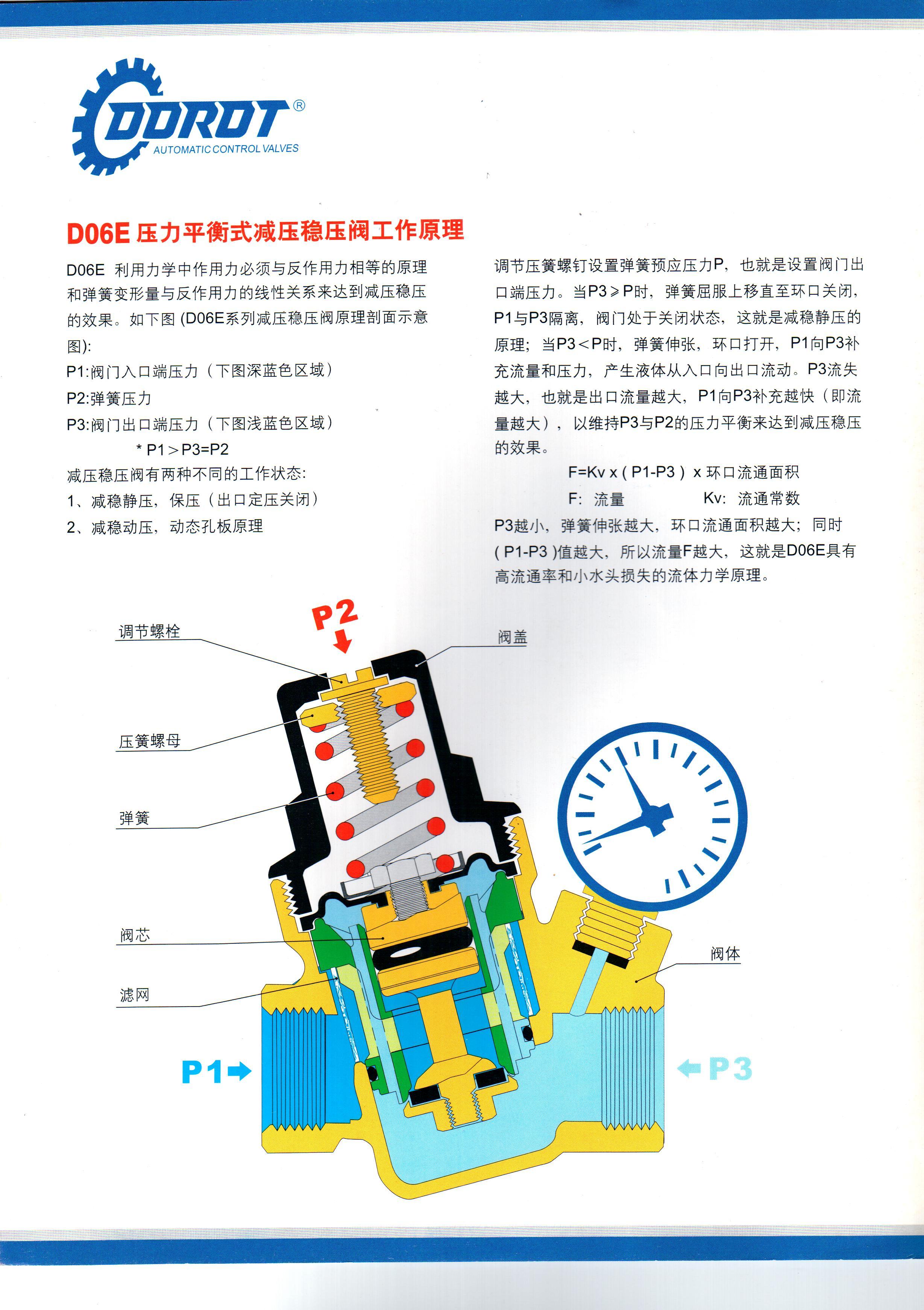

稳压阀工作原理D06E/R/F利用力学中作用力必须与反作用力相等的原理和弹簧变形量与反作用力的线性关系来达到减压稳压的效果。如下图D06E系列减压阀原理剖面示意图：P1:阀门入口端压力（下图深蓝色区域）P2:弹簧压力P3:阀门出口端压力（下图淡蓝色区域）*P1>P3=P2减压稳压阀有两种不同的工作状态：1，减稳静压、保压（出口端定压关闭）2，减稳动压、动态孔板原理调节压簧螺钉设置弹簧预应压力为P，也就是设置阀门出口端压力。当P3大于或等于P时，弹簧屈服上移直至环口关闭，P1与P3隔离，阀门处于关闭状态，这就是减稳静压的原理；当P3小于P时，弹簧伸张，环口打开，P1向P3补充流量和压力，产生液体从入口向出口流动。P3流失越大，也就是出口流量越大，P1向P3补充越快（即流量越大），以维持P3与P2的压力平衡来达到减压稳压的效果。F=Kv*(P1-P3)*环口流通面积F:流量 Kv:流通常数P3越小，弹簧伸张越大，环口流通面积越大；同时（P1-P3）值越大，所以流量F越大，这就是D06E具有高流通率和小水头损失的流体力学原理。
